Monitorovací jednotka pro FVE Solax
Zařízení
je určené pro sledování a vizualizaci provozu domácí fotovoltaické
elektrárny (FVE). Založené na platformě ESP32 s integrovaným WiFi a
Bluetooth. Barevný dotykový displej zobrazuje aktuální stav výroby,
spotřeby, baterií a síťové energie v reálném čase formou animace.
Hlavní funkce zařízení:
-
✅ Živá vizualizace toků energie – animace mezi panely, baterií, domem a sítí
-
✅ Připojení k MQTT brokeru – čtení aktuálních hodnot z MQTT klienta z aplikace myLivingEnergy
✅ Připojení přímo ke střídači - není třeba vlastnit aplikaci myLivingEnergy !!!
✅ Zobrazení hodnot:
Výkon z panelů [W]
Spotřeba domu [W]
Nabíjení/vybíjení baterie [W]
Export/import do sítě [W]
Stav nabití baterie [%]
Vnitřní teplota střídače a baterie [°C]
-
✅ Obnova dat každých cca 5 sekund
-

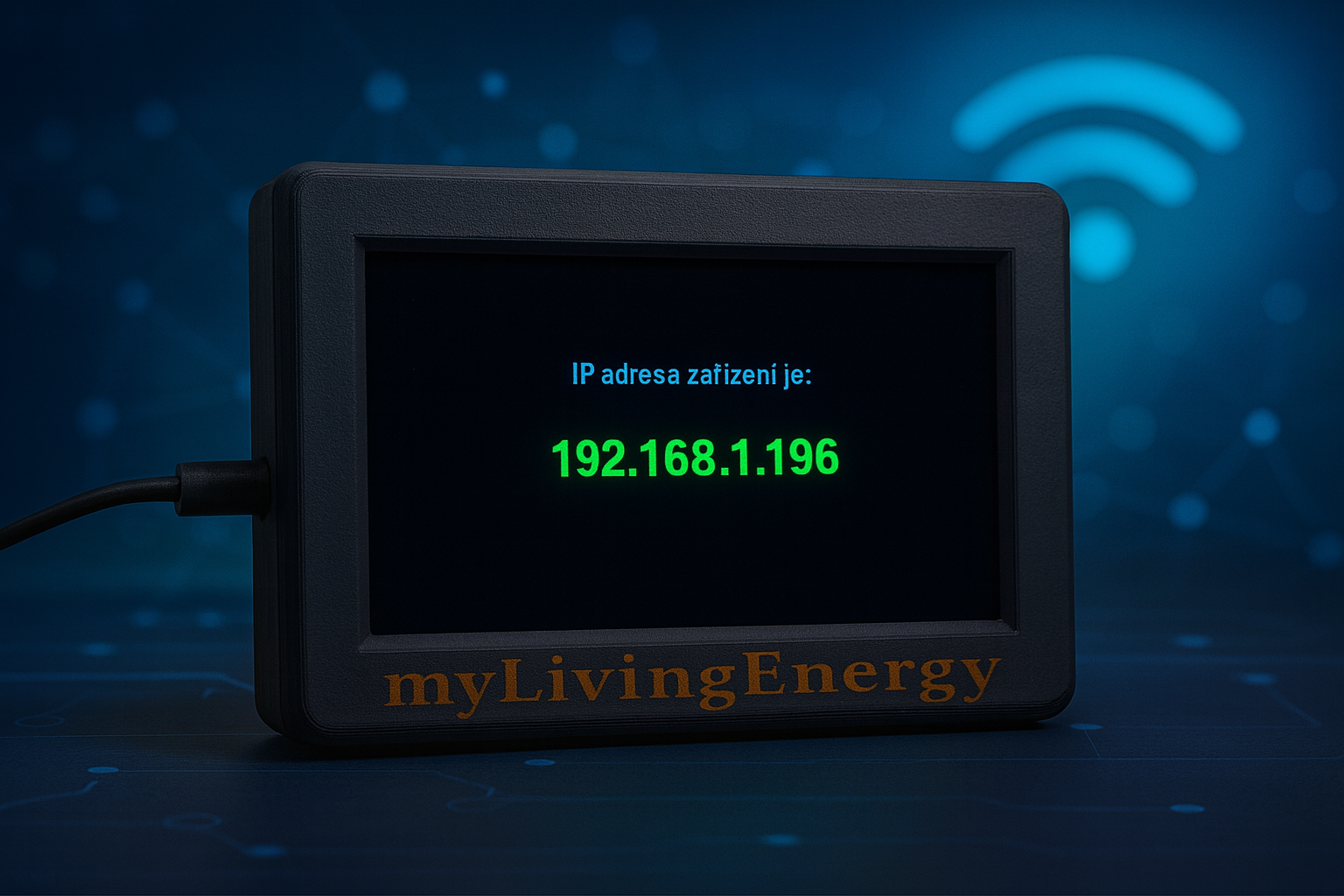

✅ Zobrazení stavu WiFi a režimu (klient/AP)
-

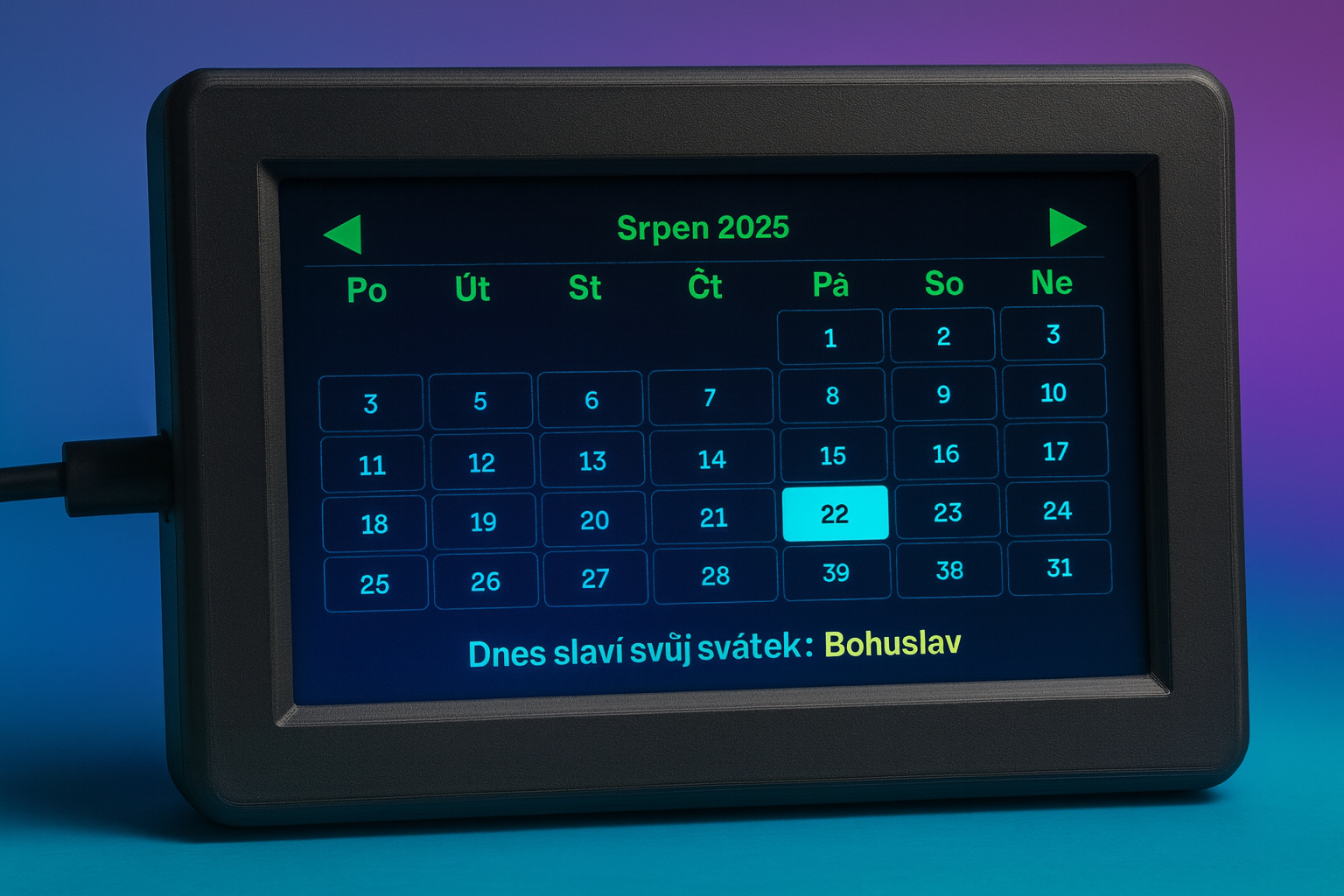

✅ Synchronizace času pomocí NTP (zobrazení hodin a data)
-
✅ Webové rozhraní pro konfiguraci připojení a aktualizace z webu
-
✅ Aktualizace zdarma, volitelné jak z webu tak ze souboru
-

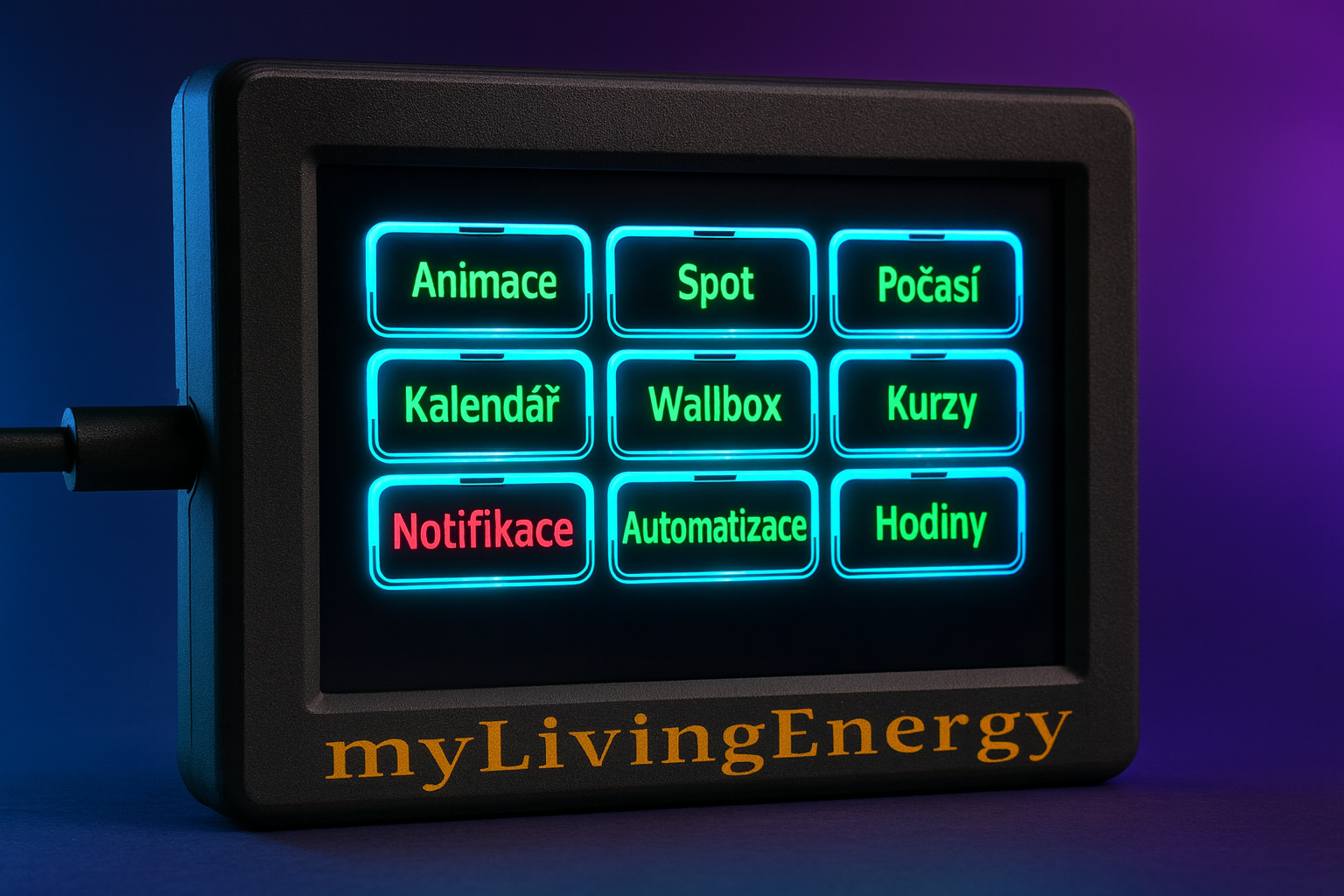

Plánované funkce :
✅ Wallbox
✅ Notifikace
✅ Automatizace
✅ Připravujeme spousty dalších vychytávek a vše samozřejmě bude ZDARMA
✅ Podpora dalších střídačů (X3 hybrid G3, X1 hybrid G4, X3 hybrid Ultra, Goodwee) ZDARMA
Technické parametry zařízení :
ESP-32-S3 Dvoujádrový procesor s Bluetooth a WiFi a nízkoenergetickým MCU
Parametry ESP-32-S3: Používá
nízkoenergetický dvoujádrový 32bitový procesor, který lze použít jako aplikační procesor.
Hlavní frekvence je až 240 MHz a výpočetní výkon je až 600 DMIPS.
Vestavěná 520KB SRAM.
Podpora UART / SPI / I2C / PWM / ADC / DAC a dalších rozhraní.
Podpora kamer OV2640 a OV7670, vestavěný blesk.
Podpora nahrávání fotografií přes WiFi.
Podpora TF karty.
Podpora více režimů spánku. Podpora
integrovaného Lwip a FreeRTOS
Pracovní režim STA / AP / STA + AP
Podpora konfigurace sítě jedním kliknutím Smart Config / AirKiss
Podpora sekundárního vývoje
Specifikace
Pracovní napětí 4,75-5,25 V
Standardní SPIFlash 32 Mbit
RAM Interní 520 KB
Wi-Fi 802.11b/g/n/e/i
Bluetooth Bluetooth 4.2BR/EDR a BLE Standardní
podpora Rozhraní (2 Mbps) UART, SPI, I2C, PWM
Podpora TF karty, maximální podpora 4G
IO port 9
Standardní rychlost portu 115 200 bps
Spektrální rozsah 2400 ~ 2483,5 MHz
Tvar antény Vestavěná anténa na desce plošných spojů, zisk 2 dBi
Výstupní formát obrazu: JPEG (podpora pouze OV2640), BMP, GRAYSCALE
Způsob balení DIP-16
Vysílací výkon 802.11b: 17 ± 2 dBm (@ 11 Mbps)
802.11g: 14 ± 2dBm (@ 54Mbps)
802.11n: 13 ± 2dBm (@ MCS7)
Citlivost příjmu CCK, 1Mbps: -90dBm
CCK, 11Mbps: -85dBm
6Mbps(1/2BPSK): -88dBm
54Mbps (3/464-QAM): -70dBm
MCS7 (65Mbps, 72,2 Mbps): -67dBm
Spotřeba energie Vypnutí blesku: 180mA při 5V
Zapnutí blesku a nastavení jasu na maximum: 310mA při 5V
Hluboký spánek: Nejnižší spotřeba energie může dosáhnout 6mA při 5V
Moderní spánek: Nejnižší spotřeba může dosáhnout 20mA při 5V
Lehký spánek: Nejnižší spotřeba může dosáhnout 6,7mA při 5V
Zabezpečení WPA/WPA2/WPA2-Enterprise/WPS
Provozní teplota -20 ℃ ~ 70 ℃
Skladování Prostředí -40 ℃ ~ 125 ℃, <90% relativní vlhkosti
Obsah balení:

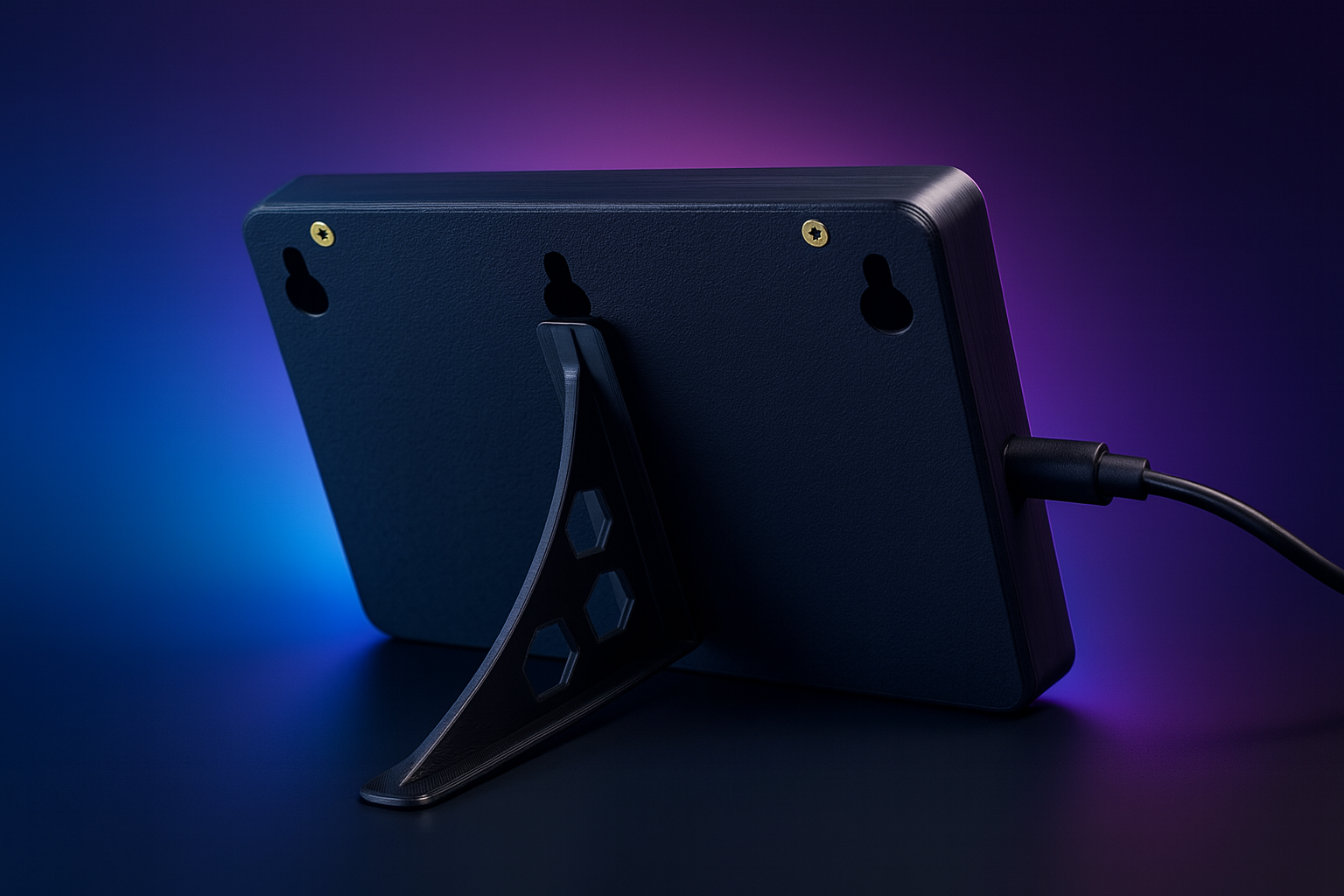

Hotové zařízení Smart Screen All in One + obal ZDARMA + stojánek ZDARMA
Doba dodání : 14 dní nebo dle objednávek a skladových zásob
Protokol o shodě dodaný s výrobkem.
